| 定格電圧 | DC12～24V |
|---|---|
| 電源許容範囲 | 定格電圧±5％ |
| 適用負荷 | 比例ソレノイド |
| 待機電力 | 1W以下 |
| インターフェース | アナログ（0～5V） デジタル（RS485） 終端抵抗：120Ω |
| 制御信号入力 | 0～5V 入力インピーダンス：約44kΩ |
| センサ入力 | 0～5V 入力インピーダンス：約1kΩ |
| バルブ用制御信号 | PWM（8kHz） |
| PWM出力範囲 | 0～約95％ （DC+24V バルブ抵抗：約152Ωを接続した場合、0～5V信号で0～約150mA出力） |
| 出力電流 | 最大2A |
| 使用温度 | 5～50℃ |
| 使用周囲湿度 | 45～85％RH（結露なきこと） |
| インターフェース |
A : アナログ仕様 D : デジタル仕様 |
|---|---|
| ケース有無 |
空白 : ケースなし（基板形状） C : ケースあり |
| 例 |
1) PBCS000-A → アナログ仕様（ケースなし） 2) PBCS000-D → デジタル仕様（ケースなし） 3) PBCS000-AC → アナログ仕様（ケースあり） 4) PBCS000-DC → デジタル仕様（ケースあり） |

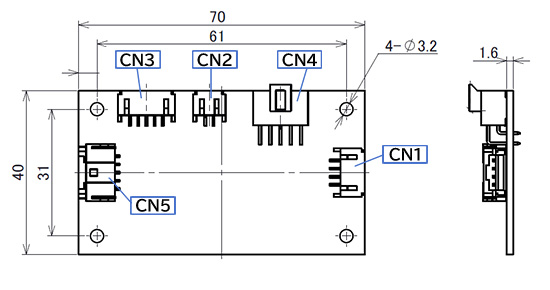

| ピン番号 | 端子説明 |
|---|---|
| 1 | 比例弁接続（極性なし） |
| 2 | 比例弁接続（極性なし） |
| ピン番号 | 端子説明 |
|---|---|
| 1 | 電源 |
| 2 | 電源グランド（注1） |
| 3 | RS-485 反転レシーバ 入力B/ドライバ 出力B（注2） |
| 4 | 信号グランド（※1） |
| 5 | RS-485 非反転レシーバ 入力A/ドライバ 出力A（注2） |
| 6 | 未使用 |
| 7 | 未使用 |
| 8 | 制御信号入力（0～5V）（注3） |
| 9 | 未使用 |
| 10 | 未使用 |
| ピン番号 | 端子説明 |
|---|---|
| 1 | センサ用電源出力（注4） |
| 2 | 未使用 |
| 3 | 未使用 |
| 4 | センサ入力（0～5V） |
| 5 | 信号グランド（注1） |

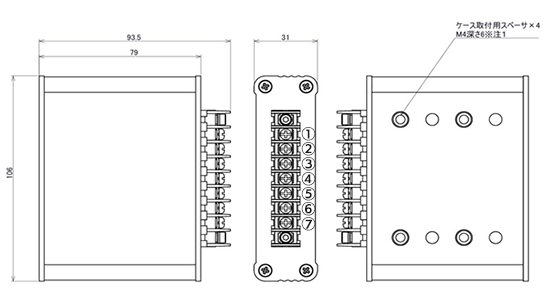

| 端子番号 | 端子説明 |
|---|---|
| ① | 電源 |
| ② | 電源グランド（注2） |
| ③ | RS-485 反転レシーバ 入力B/ドライバ 出力Bまたは制御信号入力（0～5V） |
| ④ | RS-485 非反転レシーバ 入力A/ドライバ 出力Aまたは信号グランド |
| ⑤ | センサ入力（0～5V）（注3） |
| ⑥ | 比例弁接続（極性なし） |
| ⑦ | 比例弁接続（極性なし） |
