光学機器用シャッターソレノイド
Bi-stable Optical Shutter

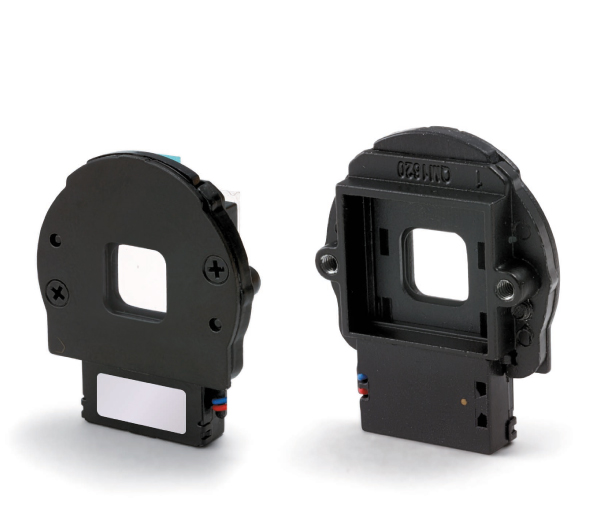

製品紹介

光学シャッター用に設計されたロータリーソレノイドに、シャッター板や位置決めストッパーを取り付けたユニット商品です。 シャッター板取付時の微調整や、角度合わせが不要です。

ユニット状態での角度、応答性、耐久性との動作保証いたします。


  1. シャッタースピードが高速です。

    シャッター開閉にスプリングを使用せず、通電極性の切換えにより磁気の反発と吸引で動作しますので、高出力でハイスピードな光学シャッターです。

  2. 省電力でバッテリーの消費を抑えます。

    双安定自己保持型であるため、シャッター開閉動作時のみ通電し、保持する時は通電を必要としないのでバッテリーの消費を抑えます。

  3. 長寿命です。

  4. 高精度です。

    機械的な出力軸のスラスト方向の動きがなく、シャッターの挙動により光漏れや、角度ズレが起きにくく高精度です。

  5. 特殊仕様にも対応いたします。

    お客様の設計に合わせた形状、特性にカスタム対応いたします。

シリーズ一覧

超小型・軽量ロータリーオプティカルシャッターBOS5-8-T

  • 60°の広角動作
  • 外径5×8㎜の超小型ソレノイドで省スペースに取付可能
  • 無励磁保持力により省電力でバッテリーの消費を抑制

用途例

  • 光学機器用の高速シャッター駆動部
  • 光通信機器、赤外線カメラなどのシャッター駆動部
シリーズ ソレノイド
外径(㎜)
直流抵抗 電圧 動作
角度
3V時
応答速度
資料
BOS5-8-T 5×8×5 3V 60° 50ms以下

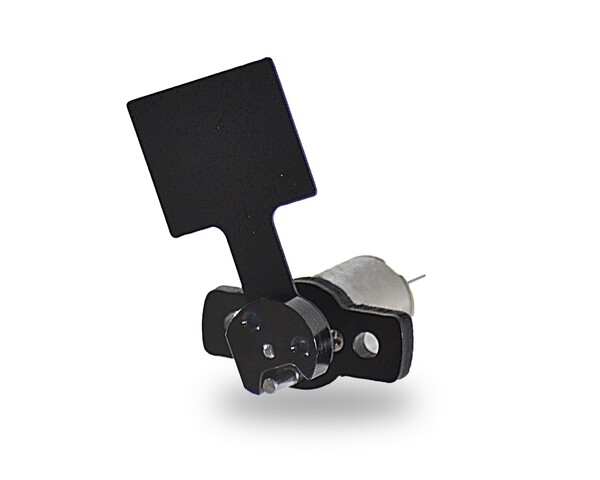

超小型・軽量ロータリーオプティカルシャッターBOS7/10-T010

  • 50°の広角動作
  • 無励磁保持力により省電力でバッテリーの消費を抑制
  • 高出力なハイスピード光学シャッター

用途例

  • スペクトル分析装置のシャッター開閉駆動部
  • 光通信機器、赤外線カメラなどのシャッター
シリーズ ソレノイド
外径(㎜)
直流抵抗 電圧 動作
角度
3V時
応答速度
資料
BOS7/10-T010 φ7×10 9.5Ω 3V 50° 18ms以下

超小型・軽量ロータリーオプティカルシャッターBOS10/15-S

  • 50°の広角動作
  • 無励磁保持力により省電力でバッテリーの消費を抑制
  • 高出力なハイスピード光学シャッター

用途例

  • 光学機器用の高速シャッター駆動部
  • 光通信機器、赤外線カメラなどのシャッター駆動部
シリーズ ソレノイド
外径(㎜)
直流抵抗 電圧 動作
角度
5V時
応答速度
資料
BOS10/15-S φ10×20 13Ω 5V 50° 13ms以下


超小型・薄型ロータリーオプティカルシャッターBOS22/08-O035

  • 50°の広角動作
  • 無励磁保持力により省電力でバッテリーの消費を抑制
  • 高出力なハイスピード光学シャッター

用途例

  • 光学機器用の高速シャッター駆動部
  • スペクトル分析装置のシャッター開閉駆動部
シリーズ ソレノイド
外径(㎜)
直流抵抗 電圧 動作
角度
12V時
応答速度
資料
BOS22/08-O035 φ8×22 35Ω 12V 50° 15ms以下
