流体制御機器Fluid Control Devices

製品紹介

指定流量値に合わせた流量出力が可能です。使用圧力や環境温度の変化に出力流量が影響を受けず、高精度で流量の制御が可能です。


  1. 信頼性の高いシステムを低コストで実現。

    比例ソレノイドバルブに、流量センサーによる計測とコントローラーを加え、高い信頼性と低コスト化を実現しました。

  2. 小型・軽量で限られたスペースに最適。

    小型の比例電磁弁、流量センサー、コントローラーが内蔵されており、別々に設置した場合と比較し、軽量(約200g)でコンパクトです。

  3. 高速・高精度の流量コントロールを実現。

    内蔵された比例ソレノイドバルブと流量センサにより、全ての流量域において2秒以内(±5%F.S.)に安定した流量コントロールを行います。

  4. 特殊仕様にも対応いたします。

    お客様の設計に合わせた形状、特性にカスタム対応いたします。

製品特長

バルブ、センサー、コントローラーがオールインワン


  • 小型の比例電磁弁、流量センサー、コントローラーが内蔵されており、別々に設置した場合と比較し、軽量(約200g)でコンパクトです。

    さらに減圧弁を加えるなどの、小型化、コストダウン設計も可能です。
    ご相談ください

流量コントロール

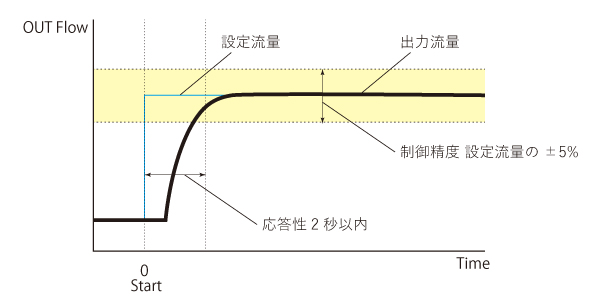

  • 設定流量を入力すると、その流量に合わせて出力します。設定流量に到達するまでの応答時間は2秒以下です。また出力流量の制御精度は、設定流量に対して5%以下です。
  • 圧力や温度が変わっても出力流量を維持できます。長時間同じ流量を流したい場合や、流量を段階的に変更しながら出力したい場合に最適です

超音波式流量コントローラー
Ultrasonic Mass Flow Controller

シリーズ一覧

超音波式流量コントローラーUMFCシリーズ

  • 1台で流量制御と濃度計測が可能
  • 小型・軽量で限られたスペースに最適
  • 部品点数とコストの削減を実現
  • カスタムに対応可能(使用ガスに合わせたCFを設定)
用途例
  • 酸素濃縮器、麻酔器、呼吸器、炭酸ガス気腹装置の医療用ガス流量制御
シリーズ 弁形式 定格
電圧
F.S流量 使用圧力範囲 通信
方法
流量
分解能
資料
UMFC-0005 常時閉(N.C.) 24V 5L/min 50~200kPaG シリアル 0.05L/min
-

熱式流量コントローラー
Thermal Mass Flow Controller

シリーズ一覧

熱式流量コントローラーSMFCシリーズ

  • 最低限の機能に限定した樹脂ボディーのローコストタイプ
  • 小型・軽量で狭いスペースの取付に最適
  • カスタムに対応可能
用途例
  • 分析・環境計測機器のガスの流量制御
  • 麻酔器、酸素濃縮器のガスの流量制御
シリーズ 弁形式 定格
電圧
F.S流量 使用圧力範囲 通信
方法
流量
分解能
資料
SMFC-0005 常時閉(N.C.) 12V 5L/min 50~200kPaG シリアル 0.01L/min
SMFC-0020 常時閉(N.C.) 12V 20L/min 150~300kPaG シリアル 0.01L/min

圧力コントローラー
Pressure Controller

製品紹介

配管やチャンバー内の圧力を設定値に自動で維持するための制御機器です。圧力センサーからの信号を圧力設定信号と比較し、比例弁開度量をPWM制御で調整することで圧力を一定に保ちます。


下流圧制御供給圧を制御して、チャンバーの圧力を一定にした場合

下流圧制御の構成図:供給圧を制御して、チャンバーの圧力を一定にした場合

→ 供給圧制御タイプ(TMPC-000GS)

上流圧制御排気側を制御して、チャンバーの圧力を一定にした場合

上流圧制御の構成図:排気側を制御して、チャンバーの圧力を一定にした場合

→ 排気圧制御タイプ(TMPC-000GE)

シリーズ一覧

装置組み込み型 圧力コントローラーTMPCシリーズ

装置組み込み型 圧力コントローラー TMPCシリーズ
  • 比例バルブ・圧力センサ・制御回路を一体化。配管やチャンバー内の圧力を設定値に自動で維持
  • W40×D23×H71mm・約100gの小型・軽量で装置組み込み用途に最適
  • クリーン仕様(油分レス、クリーンルーム生産)
  • 供給圧制御タイプ/排気圧制御タイプの2種類。RS485とアナログ(0~5V/1~5V)の両方に対応
  • FS圧力(100~600kPa)・応答特性などのカスタム対応
用途例
  • 分析機器(ガスクロマトグラフなど)のキャリアガス・供給ガスの圧力制御
  • 半導体製造装置・医療機器・ディスペンサーなどのガス圧力制御、タンク・チャンバー内圧力の一定化
シリーズ 弁形式 定格
電圧
FS圧力 制御範囲 通信
方法
分解能 資料
TMPC-000GX 常時閉(N.C.) 24V Max600kPa 0.5~100%FS RS485
アナログ
両対応
0.1kPa
