直進ソレノイドLinear Solenoid

ラッチングソレノイド
Latching Solenoid

製品紹介

ラッチングソレノイドは、永久磁石を使った自己保持型の直進型ソレノイドです。永久磁石の吸着力を使って保持しますので、省エネルギーです。

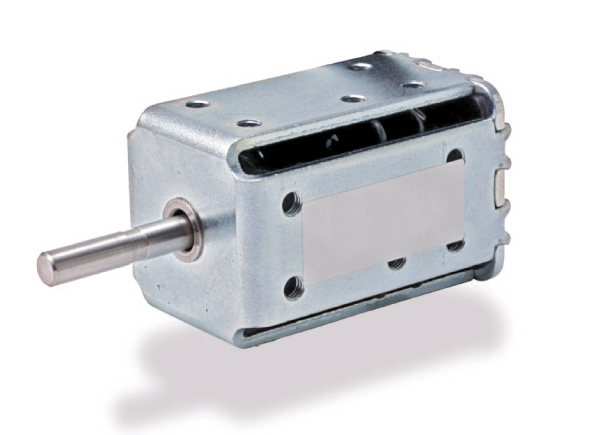

回路別に、「双安定ソレノイド」と「単安定ソレノイド」があります。


  1. 直流電力により吸引します。

    コイルに通電することにより吸引し、通電を切っても永久磁石の磁力により位置を保持します。

  2. 永久磁石の保持力で保持し続けます。

    停電時でも現位置を保持し、ロック機構も不要です。

    又、保持電流を必要としないので、コイル温度上昇、発熱等の心配がありません。

  3. ローコストタイプです。

  4. 特殊用途にも対応いたします。

    防水仕様、ラバーやエアダンパーを用いた消音仕様、40N以上の吸引力仕様にも対応可能です。

シリーズ一覧

双安定型直進ソレノイドTSBシリーズ

  • コイルの通電により往復運動
  • 永久磁石の力により両側位置で無励磁保持が可能
  • 位置決め外部ストッパーの設計が不要
用途例
  • 金融機器のフラッパー駆動部、光学・医療・分析機器のシャッター駆動部
  • 電気錠の開閉駆動部（ロッカーの蓋、自動染色装置の蓋、減菌器の蓋、据置型灰皿の蓋）
  • 医療機器のチューブクランプ
動作原理と駆動方法
シリーズ 外径（㎜） 直流抵抗 無励磁
保持力		 吸引力
(参考値)		 ストローク カート 資料
TSB-0705 16×16×35.7 10Ω 3N以上 3N 5mm
カタログ 2D CAD（DXF） 3D CAD（STEP）
TSB-0805 20×20×30 7.5Ω 5N以上 5N 5mm
カタログ 2D CAD（DXF） 3D CAD（STEP）
TSB-1005 25×25×45 20Ω 15N以上 7N 5mm
カタログ 2D CAD（DXF） 3D CAD（STEP）
TSB-1010 25×25×45 20Ω 10N以上 5N 10mm
カタログ 2D CAD（DXF） 3D CAD（STEP）
TSB-LS 25×25×45 5Ω 2N以上 15N 5mm
カタログ 2D CAD（DXF） 3D CAD（STEP）

動作原理と駆動方法TSBシリーズ

保持力について

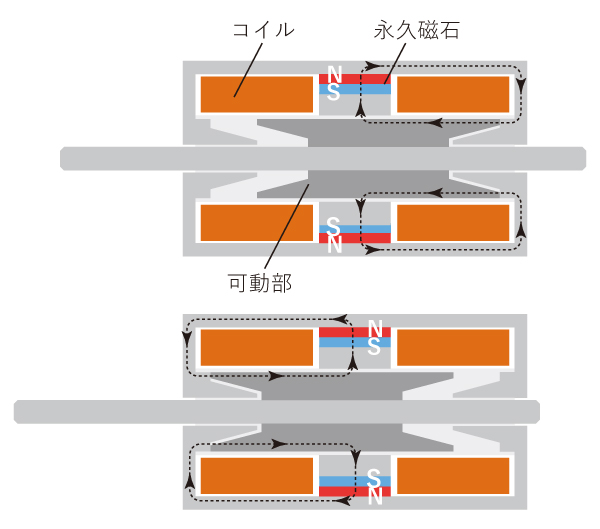

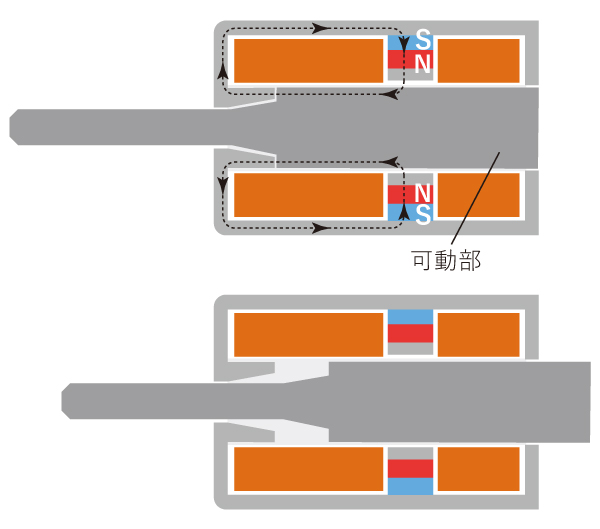

  • 2つのコイルとその間に位置する永久磁石で構成され、無通電時には左図点線の向きに永久磁石の磁界が発生することで、両側で位置を保持することができます。
    保持力以下の重量物の位置を保持することが可能です。

  • 停電時でも現位置を保持し、ロック機構も不要です。
    又、保持電流を必要としないので、コイル温度上昇、発熱等の心配がありません。
    通電時間を低く抑えられるため、低消費電力です。

動作と駆動回路について

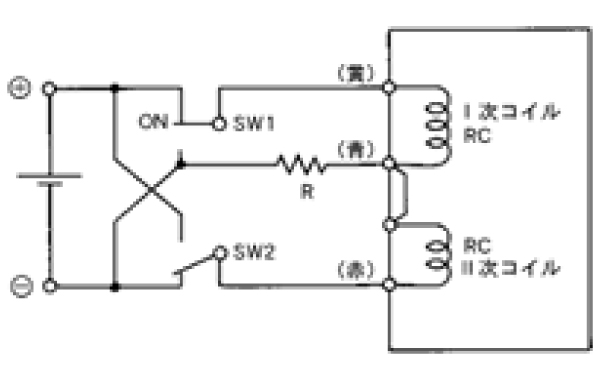

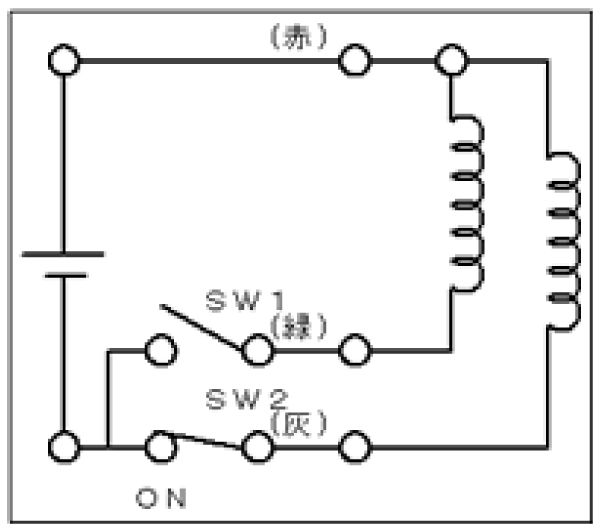

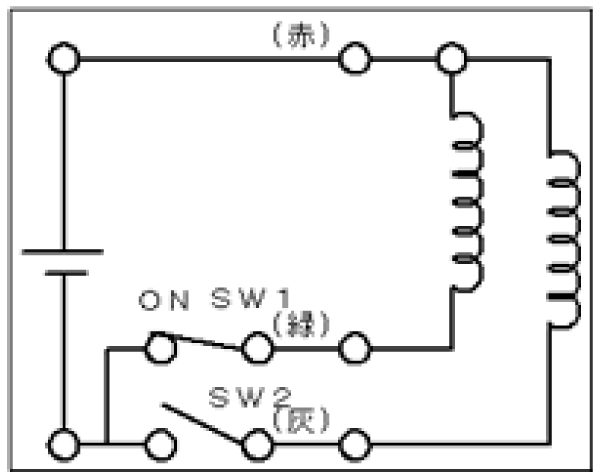

SW1がONの時

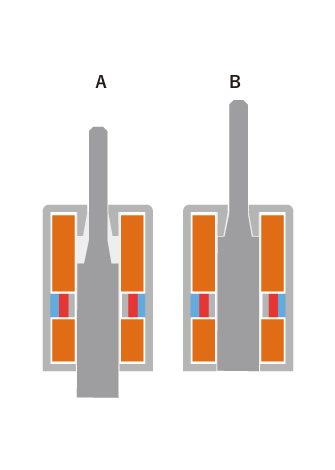

上回路図のように通電した場合、A→Bの状態にシャフトが動き、スイッチを戻してもBの状態を保持します。

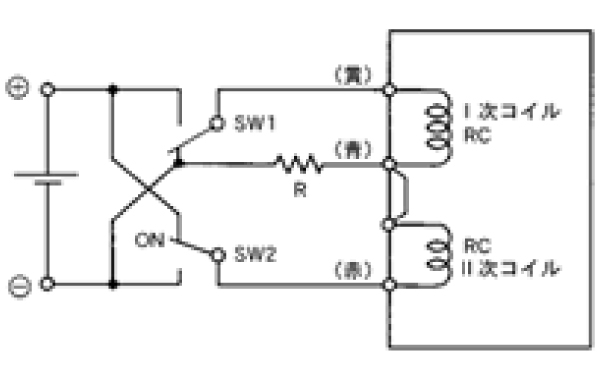

SW2がONの時

下回路図のように通電した場合、B→Aの状態にシャフトが動き、スイッチを戻してもAの状態を保持します。

注）安定的に動作する為には、R部の外部抵抗が必要です。（保持力を解除する消磁電流を流す必要がある為）
外部抵抗を入れない状態でも動作できるソレノイドもありますが、仕様の吸引力を満たせない可能性がございます。

外部抵抗を入れられない場合はご相談ください。

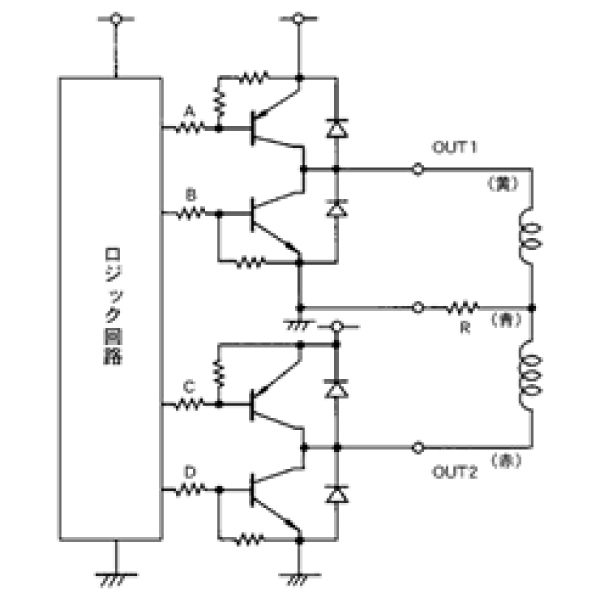

回路設計例


TSB seriesの回路例(参考)

ラッチングソレノイドを駆動させる為の回路は、お客様が種々の工夫をされておりますが、下記に参考例を示せていただきます。

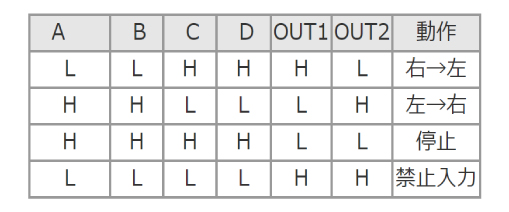

動作モード

DCソレノイド
DC Solenoid

製品紹介

DCソレノイドは、直流電力で駆動する直進型ソレノイドです。コイルに通電するとプランジャ(可動鉄芯)が直線的に動き、「押す」「引く」といった動作を行います。動作が安定しており、静かで壊れにくいのが特長です。


  1. 用途に合った吸引力特性をお選びいただけます。

    複数のシリーズをご用意しており、必要な吸引力・サイズに応じて選定いただけます。

  2. 電気特性が安定しています。

    励磁電流はストロークに関係なく一定です。突入電流もなく、電源設計を容易にします。

  3. 高寿命です。

    プランジャ（可動鉄芯）の表面処理により摩耗を抑え、寿命を延ばしています。

    拘束時にも過電流が流れず、コイルの焼損リスクが低い構造です。

  4. 唸り音が出ません。

    磁力が一定のため、ACソレノイド特有の振動音が発生せず、静かに動作します。

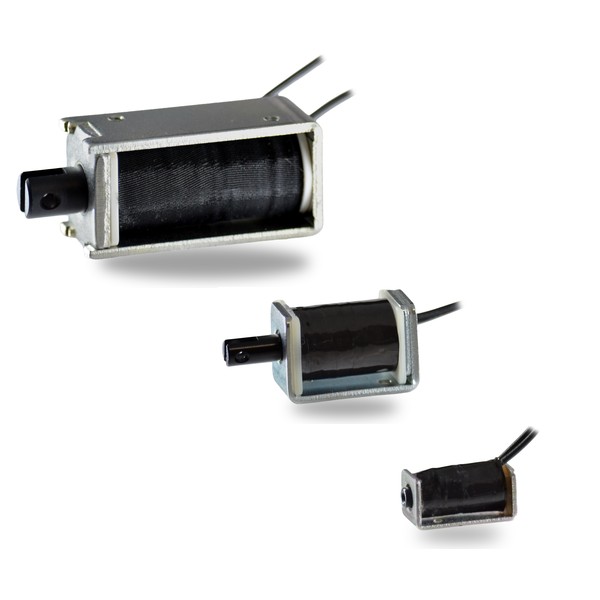

DCソレノイド TSNシリーズ

シリーズ一覧

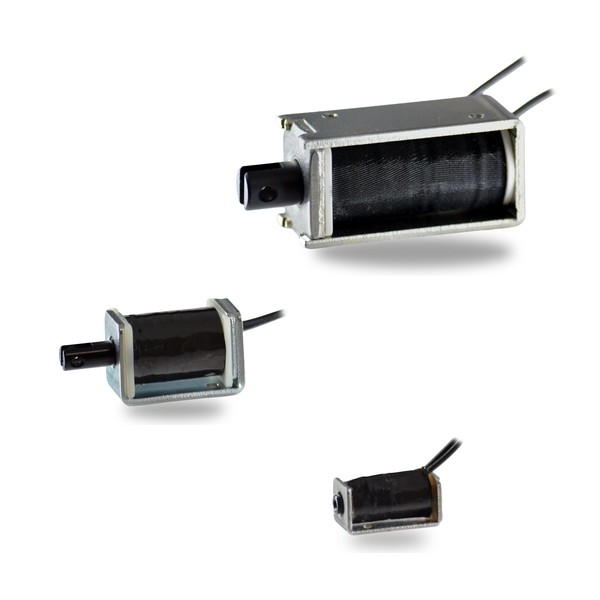

DCソレノイドTSNシリーズ

DCソレノイド TSN04／TSN06／TSN09シリーズ
  • 通電中のみ吸引し、無通電で初期位置に復帰
  • 励磁電流がストロークに関係なく一定で、動作が安定
  • プランジャの表面処理により高寿命
用途例
  • 金融機器の搬送・ロック機構、産業機器の位置決め・仕分け・ストッパー駆動部
  • 電子錠の施錠・解錠(宅配ボックス、電子ロッカー、金庫、キャビネット)
  • プリンターの用紙送り・切り替え、医療・分析機器の小型バルブ開閉・試料搬送
シリーズ 外径（㎜） 直流抵抗 電圧 吸引力
(ST1mm時)		 ストローク 資料
TSN-0412 10×10×20 120Ω 12V 0.20N 6mm
2D CAD（DXF） 3D CAD（STEP）
TSN-0424 480Ω 24V
TSN-0612 15×20×30 57.6Ω 12V 2.15N 5mm
2D CAD（DXF） 3D CAD（STEP）
TSN-0624 230Ω 24V
TSN-0912 19×23×46.5 36Ω 12V 6.17N 10mm
2D CAD（DXF） 3D CAD（STEP）
TSN-0924 144Ω 24V
