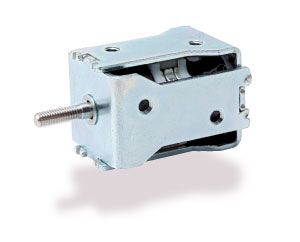

ラッチングソレノイド
Latching solenoid

TSB-0805

シリーズの中でも最も本体サイズが小さいタイプです。
電磁ロック・光学系部品(フィルタ・レンズ)の出入、シャッターに適しています。

主要諸元表

使用電圧 DC24(V)
直流抵抗 7.5(Ω)
外部抵抗 1(Ω)(7W以上)
通電率 4(%)以下
最大ON時間 100(ms)
コイル飽和温度上昇値
Δθs(at20℃)
Δθs≒17×W(℃)
K≒17(℃/watt)
温度上昇の時定数τ 5(分)
耐熱クラス Class E(120℃)
絶縁抵抗 DC 500V メガー、100MΩ以上
絶縁耐圧 AC 1000V、50/60Hz、1分間
重量 65(g)
無励磁保持力 5(N)以上
応答特性※1 7(ms)
※1
測定条件 弊社標準試験環境:無負荷、ソレノイドシャフト水平状態、DC 24(V)印加

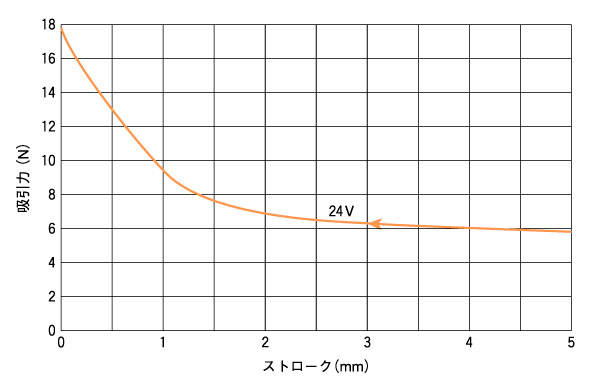

吸引力特性

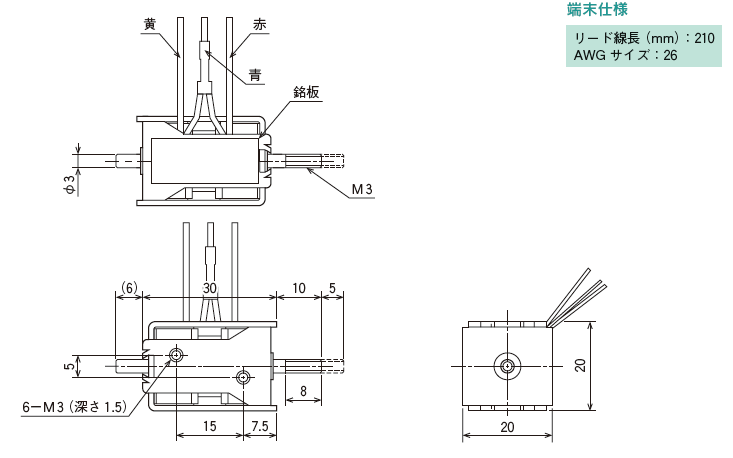

外形寸法図(mm)
