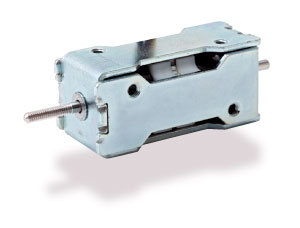

シリーズの中でも最も薄型(細身)タイプで、狭いスペースへの取り付けに適します。
光学系部品(フィルタ・レンズ)の出入、シャッターに適しています。
使用電圧 | DC24(V) |
---|---|
直流抵抗 | 10(Ω) |
外部抵抗 | 1.5(Ω)(6W以上) |
通電率 | 8(%)以下 |
最大ON時間 | 50(ms) |
コイル飽和温度上昇値 Δθs(at20℃) |
Δθs≒17×W(℃) K≒17(℃/watt) |
温度上昇の時定数τ | 4.5(分) |
耐熱クラス | Class E(120℃) |
絶縁抵抗 | DC 500V メガー、100MΩ以上 |
絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
重量 | 45(g) |
無励磁保持力 | 3(N)以上 |
応答特性※1 | 9(ms) |
