ラッチングソレノイド
Latching solenoid

TSB-1010

シリーズの中で最も長ストローク(10mm)タイプです。
部品の振り分け、位置決め、押し出し等に適しています。

主要諸元表

使用電圧 DC24(V)
直流抵抗 20(Ω)
外部抵抗 15(Ω)(4W以上)
通電率 20(%)以下
最大ON時間 40(ms)
コイル飽和温度上昇値
Δθs(at20℃)
Δθs≒12×W(℃)
K≒12(℃/watt)
温度上昇の時定数τ 9(分)
耐熱クラス Class E(120℃)
絶縁抵抗 DC 500V メガー、100MΩ以上
絶縁耐圧 AC 1000V、50/60Hz、1分間
重量 120(g)
無励磁保持力 10(N)以上
応答特性※1 20(ms)
※1
測定条件 弊社標準試験環境:無負荷、ソレノイドシャフト水平状態、DC 24(V)印加

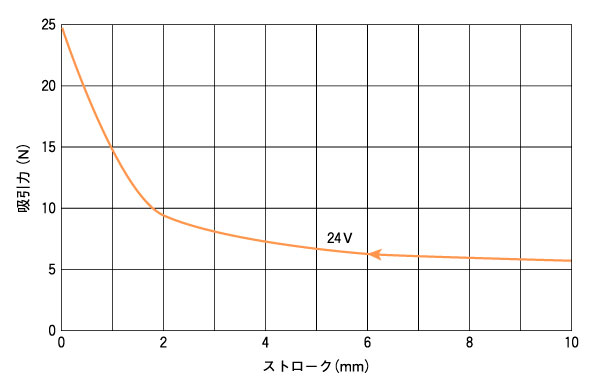

吸引力特性

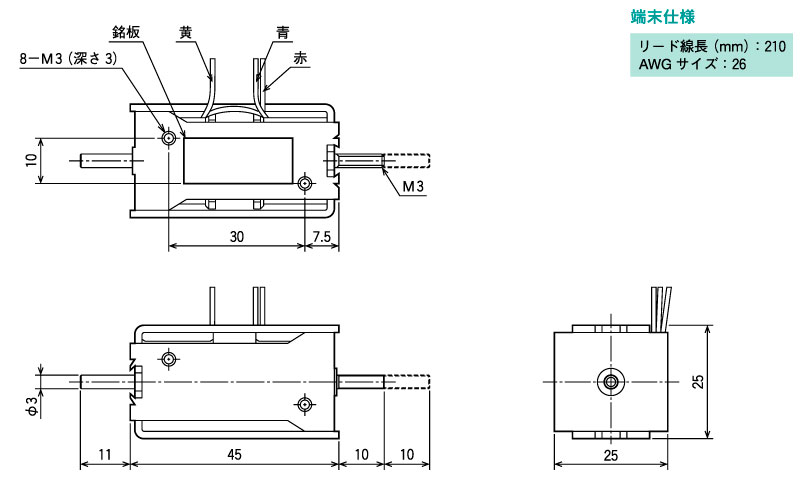

外形寸法図(mm)
