>   H20シリーズ

ソレノイドバルブ
Solenoid Valve

H20 シリーズ

主要諸元表

型番※1 2ポート 3ポート
H 202 U-XXX H 203 U-XXX
弁構造 ダイヤフラム式直動ポペット
弁形式 NC形 [3]:NO
[2]:COM
[1]:NC
使用流体 空気・水・純水・薬液※2
使用圧力 [kPa] -90~ 200
適合チューブ内径 [mm] 3
耐圧力 [kPaG] 300
流体温度 [℃] 5 ~ 50
周囲温度 [℃] 5 ~ 50
周囲湿度 [%] 30 ~ 85
Cv値 0.065
オリフィス径 [mm] 2.0
内部容積 [μℓ] 38以下 99以下
保護構造 IP40相当
取付姿勢 自在
重量 [g] 82 84
作動音 [dB] 70以下
耐久性 [万回]※3 1,000
接液部
材質
ボディ PPS
ダイヤフラム EPDM
電気仕様
使用電圧 DC 24V / DC 12V
電圧変動範囲 ±10%
消費電力 [W] 3
耐熱クラス クラスH(180℃)
※1
XXX 部分は使用電圧を表します。E5A、E6A よりご指定下さい。
※2
接液部の材質を腐食させない流体とする。
※3
弊社標準試験環境による。

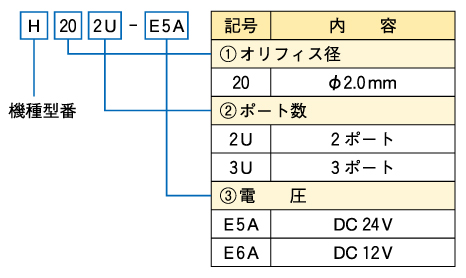

型番表示方法

外形寸法図(mm)
