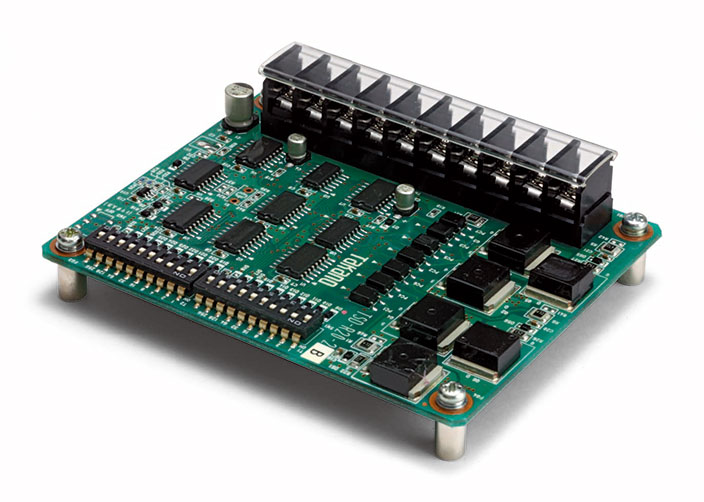

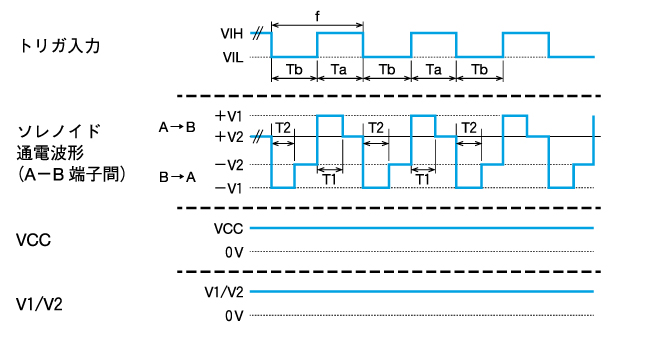

1~511(ms)の範囲において正転、逆転の通電時間を1(ms)刻みで設定ができます。出荷時は、T1、T2共に14(ms)に設定してあります。

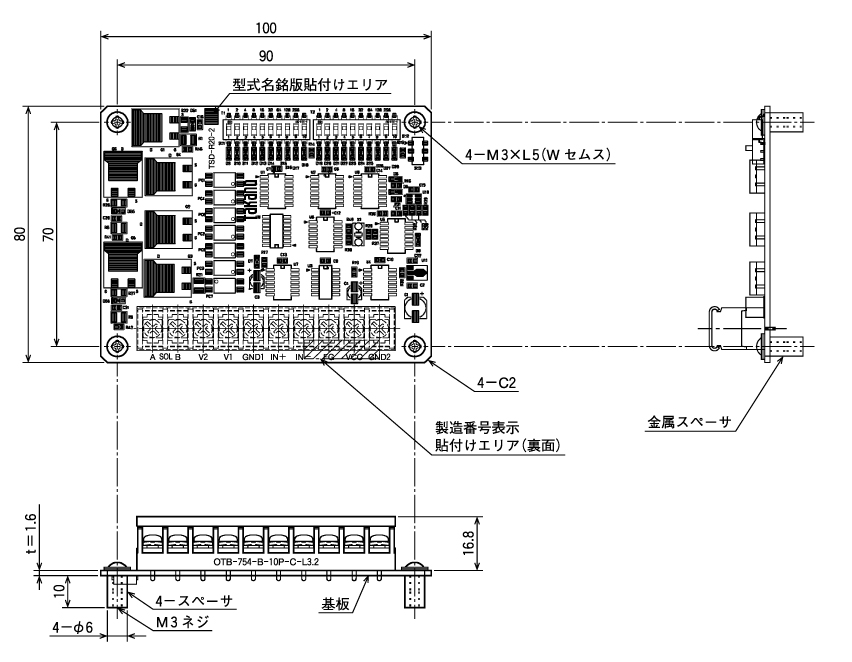

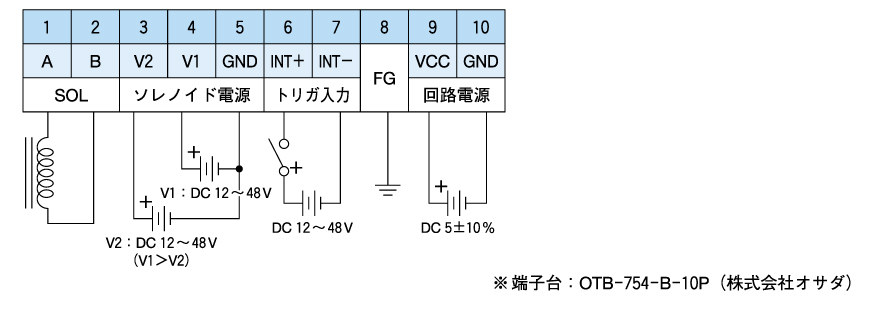

トリガー入力回路がフォトカプラにて絶縁されており、ソレノイド用電源V1、V2と回路電源VCCが独立しているため、外部とのインターフェースが容易です。
両面全体にアクリル系のコーティングをしています。
カウンタ/ロジック回路にC-MOS-ICを採用している為、省電力です。また雑音余裕度が大きく回路電源範囲が広く取れます。
ソレノイド電源電圧 | (H)V1-GND 1:DC 12V~DC 48V (L)V2-GND 1:DC 12V~DC 48V(但しV1>V2 とする。) |
---|---|
回路電源電圧 | VCC-GND 2:DC 5V±10% |
V1、V2 電圧(V) | トリガパルス周波数f(Hz) | 電流(A) | ||
---|---|---|---|---|
2 | 5 | 8 | ||
12≦V1≦24 12≦V2<24 (V1>V2) |
f<1 | ○ | ○ | ○ |
1≦f<5 | ○ | ○ | × | |
f≧5 | ○ | ○ | × | |
24<V1≦48 12<V2<48 (V1>V2) |
f<1 | ○ | ○ | × |
1≦f<5 | ○ | ○ | × | |
f≧5 | ○ | × | × | |
通電率 | 最大80% | 最大50% | 最大20% |
回路電源電流:30mA以下(VCC=DC 5.0V時)
トリガ入力電流:DC 7.5mA Typ.(VIH=DC 48V時)
ハイレベル VIH:DC 12V~DC 48V
ロウレベル VIL:DC 0V~DC 1.2V
(V1、V2、GND1)-(VCC、GND 2)間、(IN+、IN-)-(VCC、GND 2)間
(IN+、IN-)-(V1、V2、GND 1)間
(V1、V2、GND 1)-(VCC、GND 2)間、(N+、IN-)-(VCC、GND 2)間
(IN+、IN-)-(V1、V2、GND 1)間
9bitのディップスイッチを2進数で設定し、その設定値の10進数値が通電時間となります。
正転側はSW1、逆転側はSW2 となります。
通電時間 | ディップスイッチ(SW1、SW2) | 備考 | ||||||||
---|---|---|---|---|---|---|---|---|---|---|
9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | ||
1ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | |
2ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | OFF(0) | |
3ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | |
4ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | OFF(0) | OFF(0) | |
5ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | OFF(0) | ON(1) | |
6ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | OFF(0) | |
7ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | ON(1) | |
… | ||||||||||
13ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | OFF(0) | ON(1) | |
14ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | ON(1) | OFF(0) | (標準) |
15ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | ON(1) | ON(1) | ON(1) | |
16ms | OFF(0) | OFF(0) | OFF(0) | OFF(0) | ON(1) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | |
… | ||||||||||
200ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | OFF(0) | OFF(0) | OFF(0) | |
201ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | OFF(0) | OFF(0) | ON(1) | |
202ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | OFF(0) | ON(1) | OFF(0) | |
203ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | OFF(0) | ON(1) | ON(1) | |
204ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | |
205ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | ON(1) | OFF(0) | ON(1) | |
206ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | ON(1) | ON(1) | OFF(0) | |
207ms | OFF(0) | ON(1) | ON(1) | OFF(0) | OFF(0) | ON(1) | ON(1) | ON(1) | ON(1) | |
208ms | OFF(0) | ON(1) | ON(1) | OFF(0) | ON(1) | OFF(0) | OFF(0) | OFF(0) | OFF(0) | |
209ms | OFF(0) | ON(1) | ON(1) | OFF(0) | ON(1) | OFF(0) | OFF(0) | OFF(0) | ON(1) | |
210ms | OFF(0) | ON(1) | ON(1) | OFF(0) | ON(1) | OFF(0) | OFF(0) | ON(1) | OFF(0) | |
… | ||||||||||
510ms | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | OFF(0) | |
511ms | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) | ON(1) |
