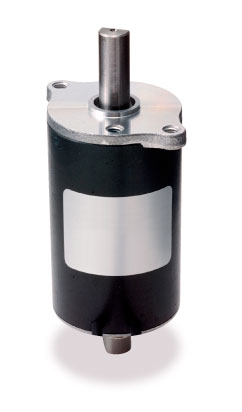

RSR14/20シリーズの標準なタイプです。

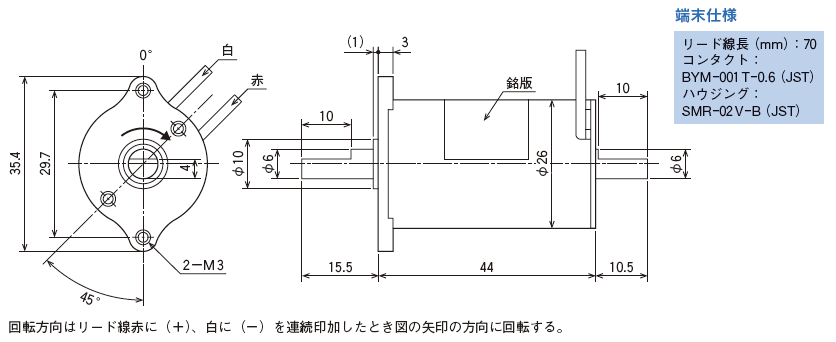

シャフトは両軸を標準仕様とし、外部ストッパ及びセンサー取付けに適しています。
軸受けはボールベアリングを標準装備し、高寿命です。
| 耐熱クラス | Class H（180℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（at20℃） |
Δθs≒20×W（℃） K≒20（℃/watt） |
| 温度上昇の時定数τ | 5（分） |
| 絶縁抵抗 | DC 500V メガー、100MΩ以上 |
| 絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
| ロータ慣性モーメント | 2.1（g・cm2） |
| 重量 | 80（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 150.0 | 75.0 | 30.0 | 15.0 |
| 20℃における電力 [W] | 7.0 | 14.0 | 28.0 | 70.0 | 140.0 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 10 | 8.3 | 11.8 | 16.7 | 26.4 | 37.4 |
| 20 | 11.8 | 16.7 | 23.6 | 37.4 | 52.9 |
| 30 | 14.4 | 20.4 | 28.9 | 45.8 | 64.8 |
| 32（標準） | 14.9 | 21.1 | 29.9 | 47.3 | 66.9 |
