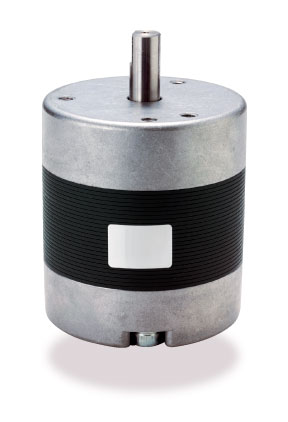

FA・搬送業界向けの大型ロータリーソレノイド。
電磁力駆動のため、エアを駆動源とするアクチュエータで必要なエアー配管・コンプレッサーが不要です。
| 耐熱クラス | Class E（120℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（at20℃） |
Δθs≒4.1×W（℃） K≒4.1（℃/watt） |
| 温度上昇の時定数τ | 11（分） |
| 絶縁抵抗 | DC 500V メガー、100MΩ以上 |
| 絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
| ロータ慣性モーメント | 350（g・cm2） |
| 重量 | 1,700（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 330.2 | 165.1 | 66.0 | 33.0 |
| 20℃における電力 [W] | 19.5 | 39.0 | 78.0 | 195.1 | 390.2 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 3.0 | 7.6 | 10.8 | 15.2 | 24.1 | 34.2 |
| 6.0（標準） | 10.8 | 15.2 | 21.6 | 34.2 | 48.3 |
