限られたスペースの小型メカ駆動用に設計された超小型ロータリーソレノイド。
弊社従来機種RSR10/15シリーズに比べ、約1/4(体積比)を実現。
光学系高速シャッターに最適。

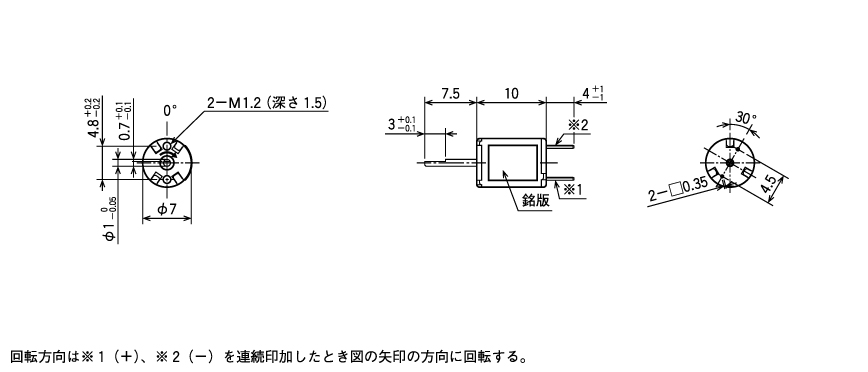

| 耐熱クラス | Class E （120 ℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（ at 20℃） |
Δθs≒59×W （℃） K≒59（ ℃/watt） |

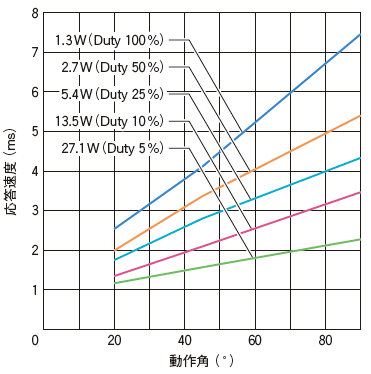

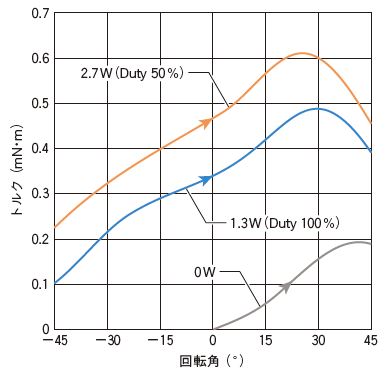

| 温度上昇の時定数τ | 1（分） |
| 絶縁抵抗 | DC 500V メガー、5MΩ以上 |
| 絶縁耐圧 | AC 250V、50/60Hz、1秒間 |
| ロータ慣性モーメント | 0.0015（ g・cm2） |
| 重量 | 1.5（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 30.1 | 15.0 | 6.0 | 3.0 |
| 20℃における電力 [W] | 1.3 | 2.7 | 5.4 | 13.5 | 27.1 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 9.5（標準） | 3.5 | 5.0 | 7.1 | 11.3 | 16.0 |
| 12.0 | 3.9 | 5.6 | 8.0 | 12.7 | 18.0 |
| 15.2 | 4.4 | 6.4 | 9.0 | 14.3 | 20.2 |
