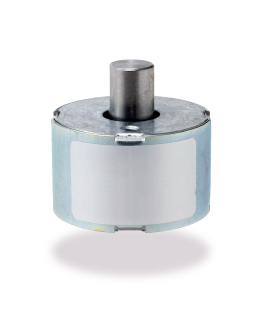

光学系高速シャッターに最適な薄型の自己保持型ロータリーソレノイド。
回転時に出力軸のスラスト方向の運動がなく長寿命です。

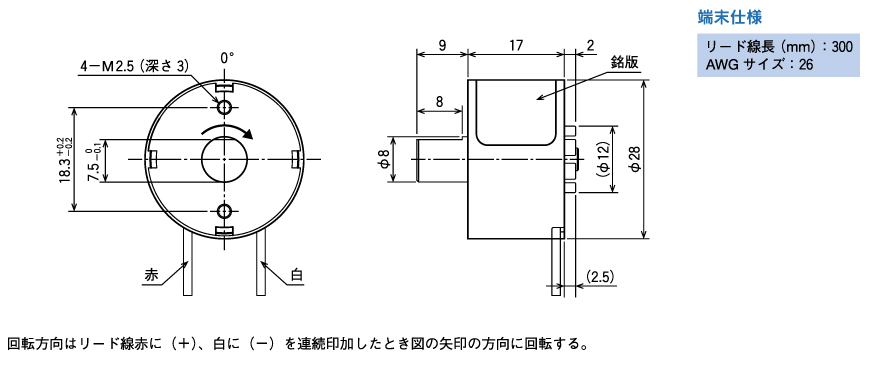

耐熱クラス | Class E(120℃) |
---|---|
コイル飽和温度上昇値 Δθs(at20℃) |
Δθs ≒ 17×W(℃) K≒17(℃/watt) |

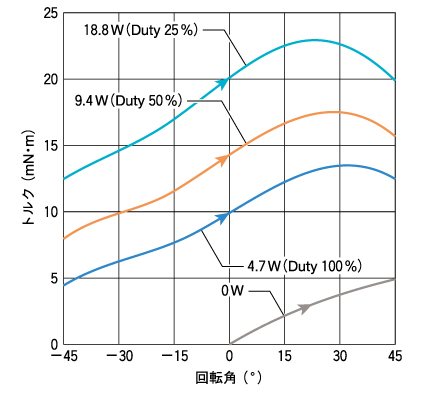

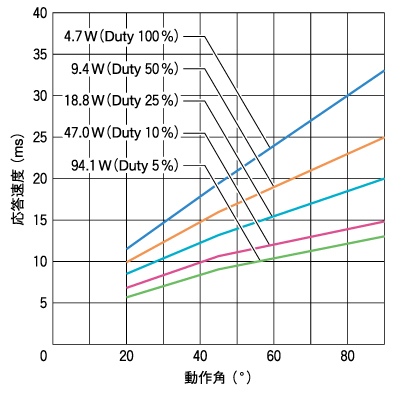

温度上昇の時定数τ | 5(分) |
絶縁抵抗 | DC 500V メガー、100MΩ以上 |
絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
ロータ慣性モーメント | 1.8(g・cm2) |
重量 | 50(g) |
通電率 [%] | 100% | 50% | 25% | 10% | 5% |
---|---|---|---|---|---|
連続 | 間欠 | ||||
最大ON時間 [秒] | ∞ | 150.1 | 75.0 | 30.0 | 15.0 |
20℃における電力 [W] | 4.7 | 9.4 | 18.8 | 47.0 | 94.1 |
20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
8.0(標準) | 6.1 | 8.6 | 12.2 | 19.3 | 27.4 |
27.5 | 11.3 | 16.0 | 22.7 | 35.9 | 50.8 |
53.0 | 15.7 | 22.3 | 31.5 | 49.9 | 70.6 |
110.0 | 22.7 | 32.1 | 45.4 | 71.9 | 101.7 |
