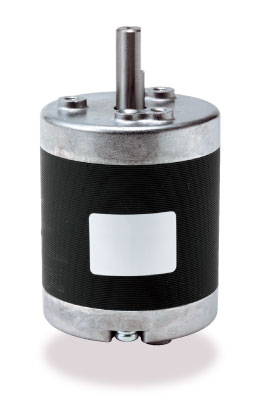

バイスロータリーソレノイド
Bi-Stable rotary solenoid

RSR20/40-CAB0-N036

ヨーク積層化やハイパワーな希土類磁石の採用により高出力、高速応答を実現。
最も汎用的なタイプで各種省力機器、自動機のメカ駆動用の高速アクチュエータとして幅広い用途で使われています。

主要諸元表

耐熱クラス Class E(120℃)
コイル飽和温度上昇値
Δθs(at20℃)
Δθs≒6.5×W(℃)
K≒6.5(℃/watt)
温度上昇の時定数τ 8(分)
絶縁抵抗 DC 500V メガー、100MΩ以上
絶縁耐圧 AC 100V、50/60Hz、1分間
ロータ慣性モーメント 36(g・cm2
重量 500(g)

コイルデータ

通電率 [%] 100% 50% 25% 10% 5%
連続 間欠
最大ON時間 [秒] 240.1 120.0 48.0 24.0
20℃における電力 [W] 12.3 24.6 49.2 123.0 246.1
20℃における抵抗 [Ω] 電圧 [VDC]
9.0 10.5 14.8 21.0 33.2 47.0
18.0 14.8 21.0 29.7 47.0 66.5
29.0 18.8 26.7 37.7 59.7 84.4
36.0(標準) 21.0 29.7 42.0 66.5 94.1

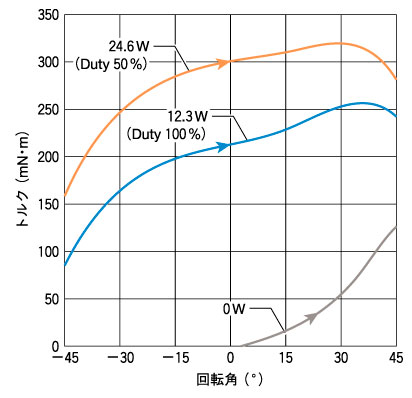

トルクデータ

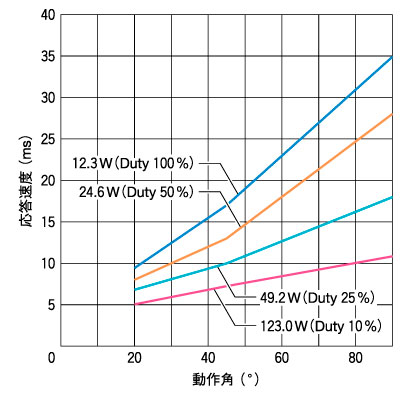

応答特性データ(負荷慣性モーメント:35.01g·cm2

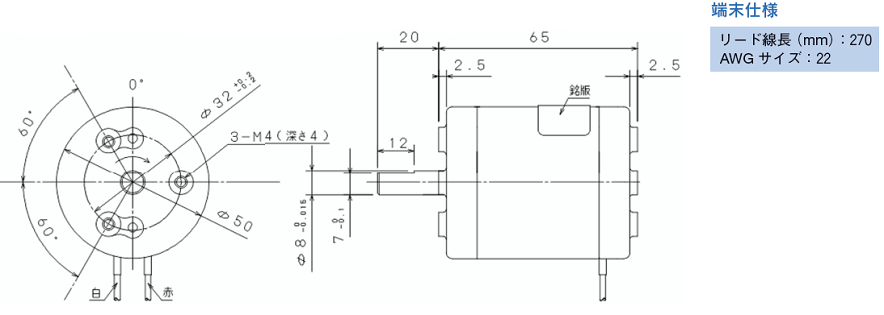

外形寸法図(mm)
