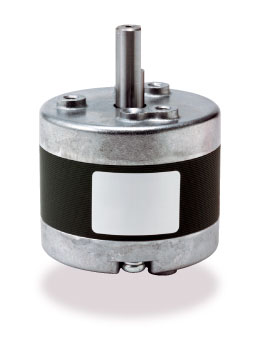

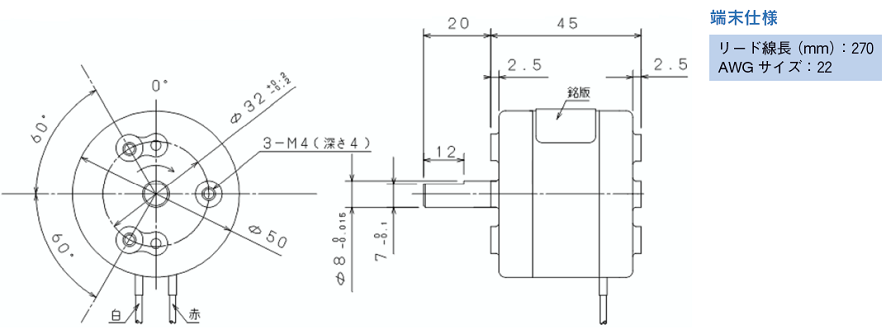

ヨーク積層化やハイパワーな希土類磁石の採用により高出力、高速応答を実現。
最も汎用的なタイプで各種省力機器、自動機のメカ駆動用の高速アクチュエータとして幅広い用途で使われています。
| 耐熱クラス | Class E（120℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（at20℃） |
Δθs≒7.0×W（℃） K≒7.0（℃/watt） |

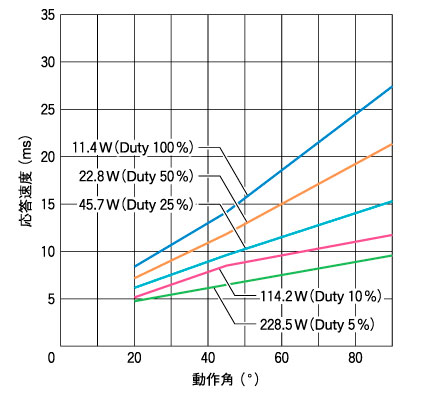

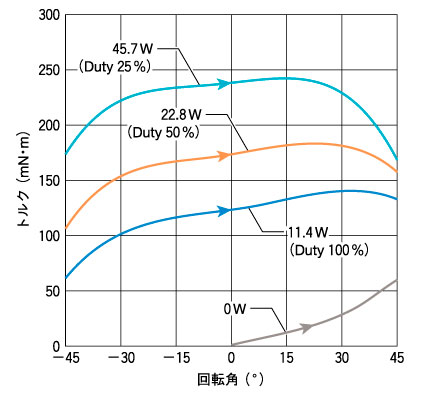

| 温度上昇の時定数τ | 7（分） |
| 絶縁抵抗 | DC 500V メガー、100MΩ以上 |
| 絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
| ロータ慣性モーメント | 18（g・cm2） |
| 重量 | 280（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 210.5 | 105.0 | 42.0 | 21.0 |
| 20℃における電力 [W] | 11.4 | 22.8 | 45.7 | 114.2 | 228.5 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 6.2（標準） | 8.4 | 11.8 | 16.8 | 26.6 | 37.6 |
| 12.0 | 11.6 | 16.5 | 23.4 | 37.0 | 52.3 |
| 25.0 | 16.8 | 23.8 | 33.8 | 53.4 | 75.5 |
| 44.0 | 22.3 | 31.6 | 44.8 | 70.8 | 100.2 |
