ヨーク積層化やハイパワーな希土類磁石の採用により高出力、高速応答を実現。
最も汎用的なタイプで各種省力機器、自動機のメカ駆動用の高速アクチュエータとして幅広い用途で使われています。
耐熱クラス | Class E(120℃) |
---|---|
コイル飽和温度上昇値 Δθs(at20℃) |
Δθs≒11×W(℃) K≒11(℃/watt) |
温度上昇の時定数τ | 6(分) |
絶縁抵抗 | DC 500V メガー、100MΩ以上 |
絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
ロータ慣性モーメント | 9(g・cm2) |
重量 | 185(g) |

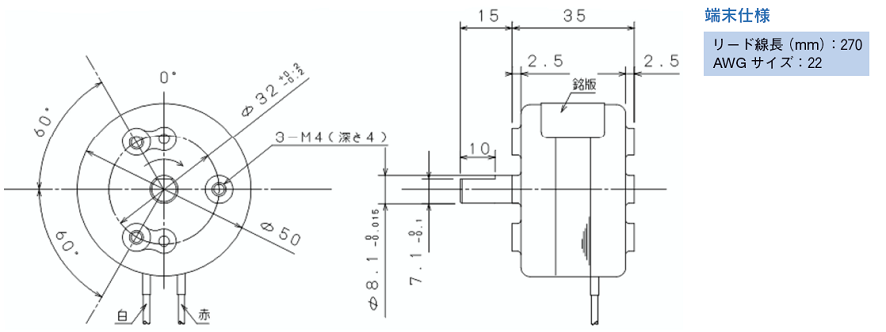

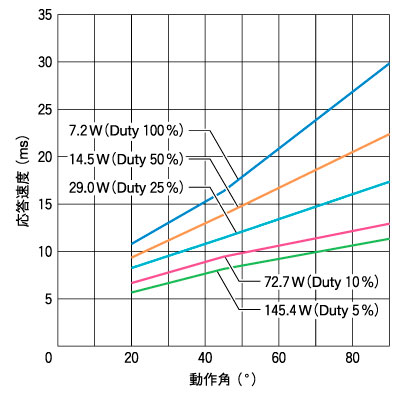

通電率 [%] | 100% | 50% | 25% | 10% | 5% |
---|---|---|---|---|---|
連続 | 間欠 | ||||
最大ON時間 [秒] | ∞ | 180.5 | 90.2 | 36.0 | 18.0 |

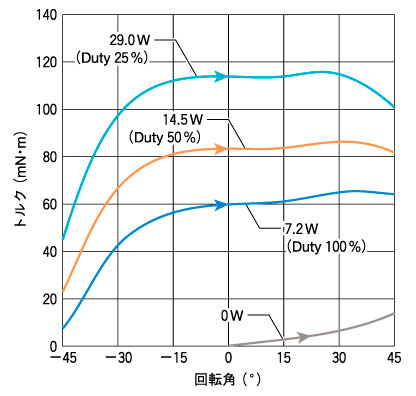

20℃における電力 [W] | 7.2 | 14.5 | 29.0 | 72.7 | 145.4 |
20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
5.6 | 6.3 | 9.0 | 12.7 | 20.1 | 28.5 |
15.0(標準) | 10.3 | 14.7 | 20.8 | 33.0 | 46.7 |
23.0 | 12.8 | 18.2 | 25.8 | 40.8 | 57.8 |
58.0 | 20.4 | 29.0 | 41.0 | 64.9 | 91.8 |
