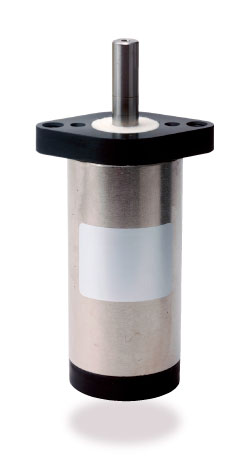

長寿命を追求し設計された高耐久用ロータリーソレノイド。
外部からベアリングの交換も可能にし、ベアリング交換により半永久的にご使用いただけます。
| 耐熱クラス | Class E（120℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（at20℃） |
Δθs≒10×W（℃） K≒10（℃/watt） |
| 温度上昇の時定数τ | 9（分） |
| 絶縁抵抗 | DC 500V メガー、100MΩ以上 |
| 絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
| ロータ慣性モーメント | 6.2（g・cm2） |
| 重量 | 135（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 270.0 | 135.0 | 54.0 | 27.0 |
| 20℃における電力 [W] | 8.0 | 16.0 | 32.0 | 80.0 | 160.0 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 10 | 8.9 | 12.6 | 17.8 | 28.2 | 40.0 |
| 20（標準） | 12.6 | 17.8 | 25.2 | 40.0 | 56.5 |
| 30 | 15.4 | 21.9 | 30.9 | 48.9 | 69.2 |
| 32 | 16.0 | 22.6 | 32.0 | 50.5 | 71.5 |
