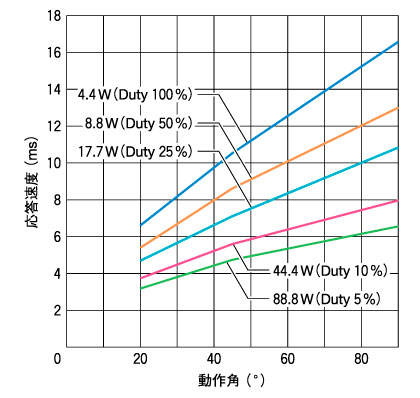

RSR14/10シリーズの標準タイプRSR14/10-CAB0に比べ、高速応答性を追求したタイプです。
| 耐熱クラス | Class E（120℃） |
|---|---|
| コイル飽和温度上昇値 Δθs（at20℃） |
Δθs≒18×W（℃） K≒18（℃/watt） |
| 温度上昇の時定数τ | 7（分） |
| 絶縁抵抗 | DC 500V メガー、100MΩ以上 |
| 絶縁耐圧 | AC 1000V、50/60Hz、1分間 |
| ロータ慣性モーメント | 1.8（g・cm2） |
| 重量 | 70（g） |
| 通電率 [%] | 100% | 50% | 25% | 10% | 5% |
|---|---|---|---|---|---|
| 連続 | 間欠 | ||||
| 最大ON時間 [秒] | ∞ | 212.1 | 105.4 | 42.0 | 21.0 |
| 20℃における電力 [W] | 4.4 | 8.8 | 17.7 | 44.4 | 88.8 |
| 20℃における抵抗 [Ω] | 電圧 [VDC] | ||||
| 3.2 | 3.7 | 5.3 | 7.5 | 11.9 | 16.8 |
| 15.6（標準） | 8.2 | 11.7 | 16.6 | 26.3 | 37.2 |
| 60.0 | 16.2 | 22.9 | 32.5 | 51.6 | 72.9 |
| 125.0 | 23.4 | 33.1 | 47.0 | 74.4 | 105.3 |
