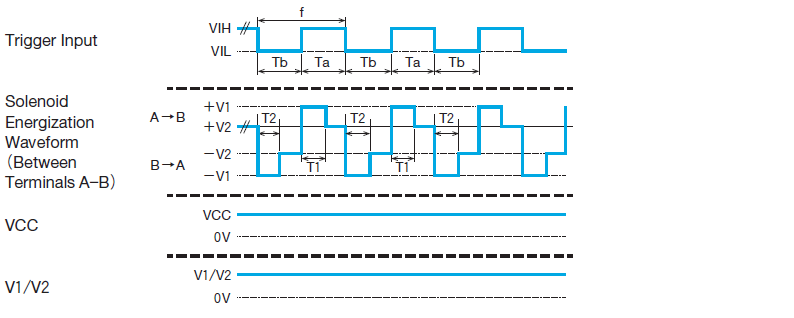

You can set the duration of energization from 1 to 511 milliseconds in 1ms steps for clockwise and counterclockwise rotation. The factory settings have T1 and T2 both set at 14 ms.
Since the input trigger circuit is insulated by a photocoupler, and since the solenoid power supply （V1 & V2） is independent of the circuit-board power supply, interfacing with exterior equipment is simple and easy.
The board is fully coated from front to back with acrylic coating.
Since we use CMOS integrated circuit technology in the logic and counter circuits, the driver board is energy−efficient. It can obtain a large noise margin, and takes a wide range of power supplies
| Solenoid Power Supply Voltage | （High）V1-GND 1：12V DC～48V DC （Low）V2-GND 1：12V DC～48V DC （please keep the voltage of V2 lower than that of V1） |
|---|---|
| Circuit Power Supply Voltage | VCC-GND 2：5V DC±10% |
| V1, V2 Voltage（V DC） | Trigger Pulse Frequency f（Hz） | Current（A） | ||
|---|---|---|---|---|
| 2 | 5 | 8 | ||
| 12≦V1≦24 12≦V2＜24 （V1＞V2） |
f＜1 | ○ | ○ | ○ |
| 1≦f＜5 | ○ | ○ | × | |
| f≧5 | ○ | ○ | × | |
| 24＜V1≦48 12＜V2＜48 （V1＞V2） |
f＜1 | ○ | ○ | × |
| 1≦f＜5 | ○ | ○ | × | |
| f≧5 | ○ | × | × | |
| Duty Cycle | Max 80% | Max 50% | Max 20% | |
Circuit Power Supply Current : under 30mA（ Vcc-GND 2）［when VCC= 5.0V DC］
Trigger Input Current : 7.5mA DC（Typ）［when VIH＝48V DC］
High Level Input Voltage VIH：12V DC～48V DC
Low Level Input Voltage VIL：0V DC～1.2V DC
between（V1, V2, GND 1）and（VCC, GND 2）, between（IN＋, IN－）and（VCC, GND 2）
between（IN＋, IN－）and（V1, V2, GND 1）
between（V1, V2, GND 1）and（VCC, GND 2）, between（IN＋, IN－）and（VCC, GND 2）
between（IN＋, IN－）and（V1, V2, GND 1）
By setting the ON－OFF switches on the 9－bit dip switches, you can set the duration of current supply according to the pattern shown in the table below.
Dipswitch SW1 controls clockwise rotation, and SW2 controls counterclockwise rotation.
| Duration of current supply |
Dipswitch（SW1, SW2） | Note | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 8 | 7 | 6 | 5 | 4 | 3 | 2 | 1 | ||
| 1ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | |
| 2ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | OFF（0） | |
| 3ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | |
| 4ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | OFF（0） | OFF（0） | |
| 5ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | OFF（0） | ON（1） | |
| 6ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | OFF（0） | |
| 7ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | ON（1） | |
| … | ||||||||||
| 13ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | OFF（0） | ON（1） | |
| 14ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | ON（1） | OFF（0） | （standard） |
| 15ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | ON（1） | ON（1） | ON（1） | |
| 16ms | OFF（0） | OFF（0） | OFF（0） | OFF（0） | ON（1） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | |
| … | ||||||||||
| 200ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | OFF（0） | OFF（0） | OFF（0） | |
| 201ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | OFF（0） | OFF（0） | ON（1） | |
| 202ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | OFF（0） | ON（1） | OFF（0） | |
| 203ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | OFF（0） | ON（1） | ON（1） | |
| 204ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | |
| 205ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | ON（1） | OFF（0） | ON（1） | |
| 206ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | ON（1） | ON（1） | OFF（0） | |
| 207ms | OFF（0） | ON（1） | ON（1） | OFF（0） | OFF（0） | ON（1） | ON（1） | ON（1） | ON（1） | |
| 208ms | OFF（0） | ON（1） | ON（1） | OFF（0） | ON（1） | OFF（0） | OFF（0） | OFF（0） | OFF（0） | |
| 209ms | OFF（0） | ON（1） | ON（1） | OFF（0） | ON（1） | OFF（0） | OFF（0） | OFF（0） | ON（1） | |
| 210ms | OFF（0） | ON（1） | ON（1） | OFF（0） | ON（1） | OFF（0） | OFF（0） | ON（1） | OFF（0） | |
| … | ||||||||||
| 510ms | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | OFF（0） | |
| 511ms | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | ON（1） | |

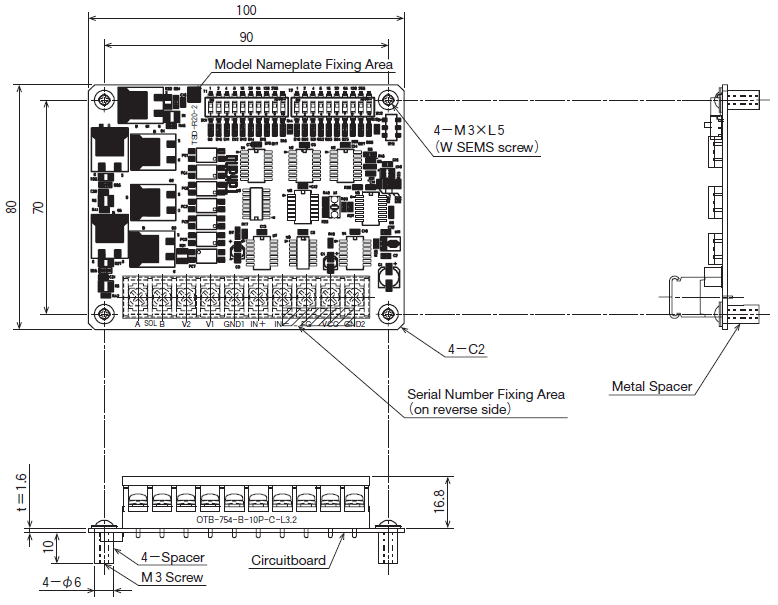

For improvement and other purposes, specifications, dimensions, etc. of this product are subject to change without notice.
