为了运行双稳态旋转电磁螺线管,需要调整好限位销以满足动作角度和改变起点的方向。
为了正确使用双稳态旋转电磁螺线管请确保以下几点:
1.外部限位销在双稳态电磁线圈中没有内置的限位销,除了一些特制型号外。
请确保有限位销,它是 以机械方式来规定执行角度的元件。
请使用缓冲橡胶或者其他的缓冲材料,否则机械冲击可能产生故障及损坏。
【使用方法】

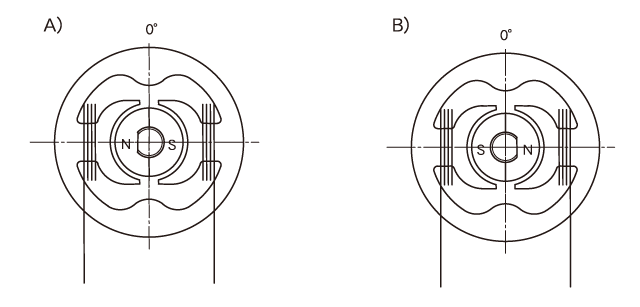

①永久磁石和D轴切削部的位置关系如下图A或B所示(没有接触到限位销),他们的相对位置关系是稳定的
(磁力平衡)。
②使用时,先旋转D轴切削部从初始位置到偏移后的位置,然后设置外部限位销。

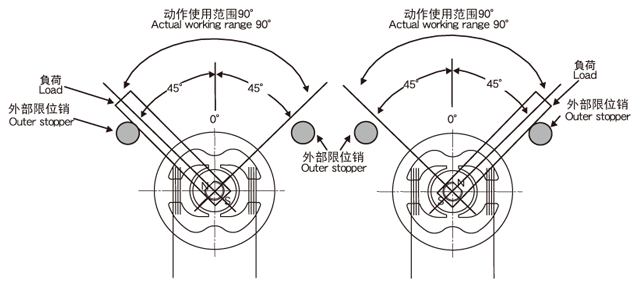

以D轴的旋转中心为参考点设置为外部限位销的参考中间原点位置为0°,如下图所示。
TAKANO公司实际上设定以旋转轴为中心的角度为+45°(工作角度小于等于90°)请将您的工作角设定在
这个范围内。

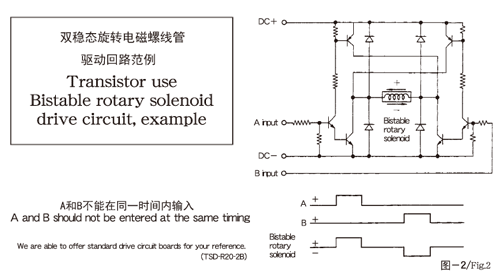

为了运行双稳态旋转电磁螺线管,需要切换正负电压。图2所显示的是典型的驱动回路。
TAKANO公司提供旋转电磁线圈相关产品的驱动回路。
