1.はじめに

お客様から「バイスロータリーソレノイドが動かない」というお問い合わせをいただくことがあります。このコラムでは、その原因の一つである外部ストッパーの設置方法について詳しく解説し、スムーズにソレノイドをご使用いただけるようサポートいたします。ぜひご参考になさってください。

2.外部ストッパーの設置方法

①開封時の状態

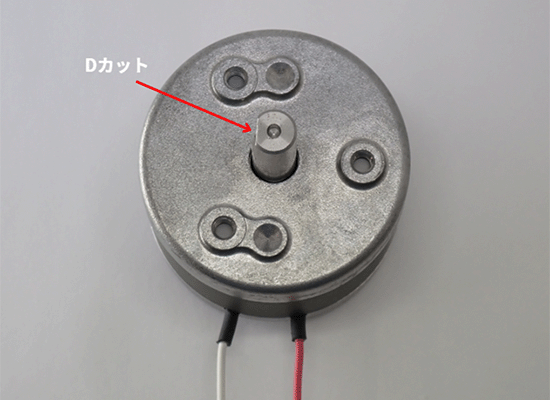

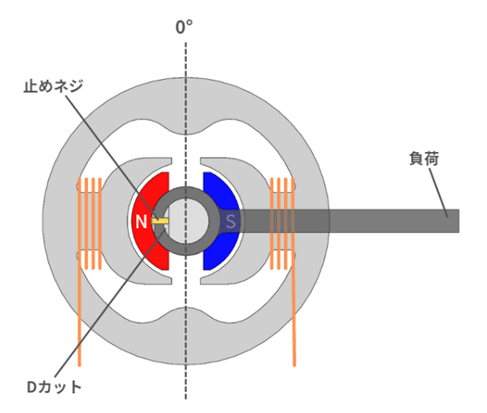

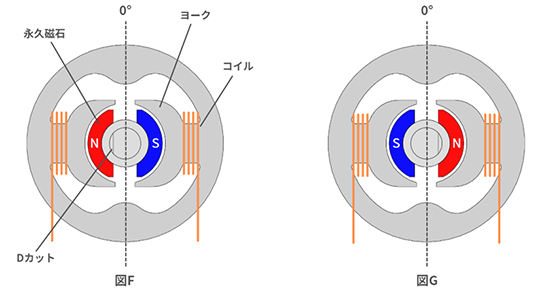

開封時は永久磁石とシャフトのDカットの位置関係が安定している状態（下図FもしくはG）です。

②負荷の取り付け方法

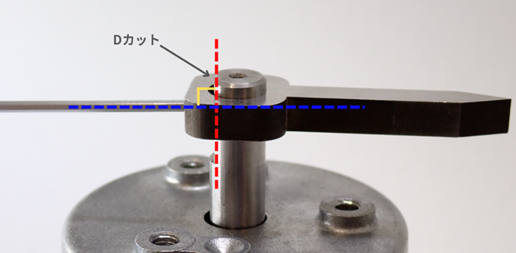

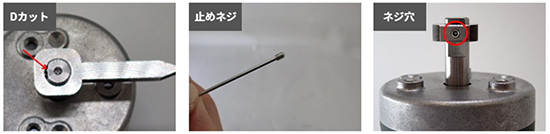

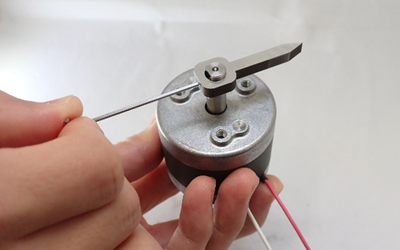

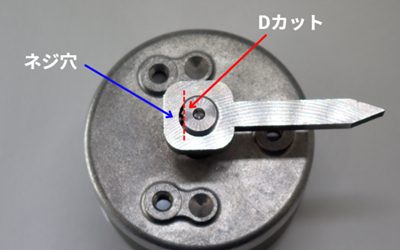

・Dカットを利用して、止めネジなどでシャフトに回転をさせる負荷（シャッターやレバー）を取り付けてください（クランプ方式による「割り締め」という方法もあります）。
※使用する負荷に合わせて、適切な方法を選んでください。 ■手順

③外部ストッパーの設置方法

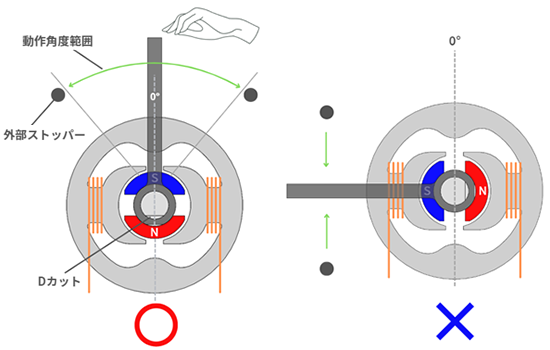

• 負荷を振分け中心である0°付近に移動させ、外部ストッパーを必要とする角度に取り付けてください。
• 0°位置は機種によって異なりますので、カタログの外観図でご確認ください。
• 外部ストッパー設置後、手を離すとどちらかの外部ストッパー側に磁力で回転します。
• ソレノイドの使用角度は機種によって異なりますので、お困りの際はお問い合わせください。

【注意事項】

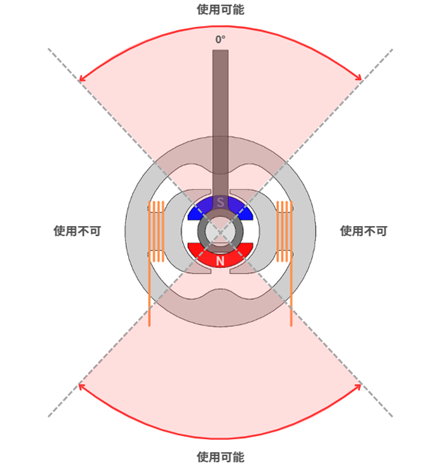

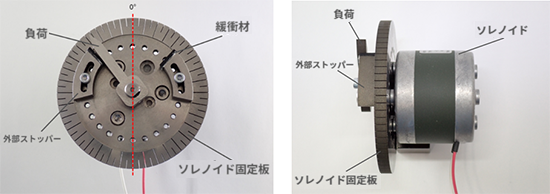

ストッパーはゴムなどの緩衝材の使用をお勧めします。金属ストッパーは衝撃が強く故障の原因になります。 ※0°の対称側も使用可能ですが、通電方向には注意が必要です。
外観図に「+」「－」の入力方向と回転方向が示されていますのでご確認ください。 以上でバイスロータリーソレノイドの外部ストッパーの設置は完了です。

3.動作確認と不具合時の対処法

以上の設置が完了した状態で、通電時に動作しない場合、以下の可能性があります。

・通電方向が不一致

・負荷が重すぎる

・ストッパーの設置位置が不適切

まとめ

今回は、バイスロータリーソレノイドの外部ストッパーを設置する際のコツについて解説しました。また、設置後の動作確認と対処法も併せてご紹介しました。これにより、「ソレノイドの動かし方がわからない」という問題を解決し、スムーズにソレノイドをご使用いただければ幸いです。今回ご紹介した情報をぜひお役立てください。
