弹簧复位型旋转式电磁螺线管。
不需要输出轴推出方向的运动，同时对应高精度用途。
以止动器为标准装备，动作角度富于变化。
采用止动器缓冲材料，实现低噪音化。
| 定格电压 | DC12(V) DC24(V) |
|---|---|
| 直流电阻 | 27.5(Ω) 110(Ω) |
| 电磁感应 (φ=0°) | 8(mH) 30(mH) |
| 运转方向 | SR通電時 CW/SL通電時 CCW (when applying current) |
| 动作角度 | 25°/35°/45° |
| 使用饱合温升值 ΔΘs(at20°C) | Δθs≒17XW(°C) K≒17(°C/watt) |
| 线圈的饱合温升 | 5(Minutes) |
| 耐热等级 | ClassE(120°C) |
| 绝缘阻抗 | DC500V MEGA, Over100MΩ |
| 绝缘强度 | AC500V, 50/60Hz, 1(Minutes) |
| 惯性扭矩 | 1.8(g·cm2) |
| 重量 | 50(g) |

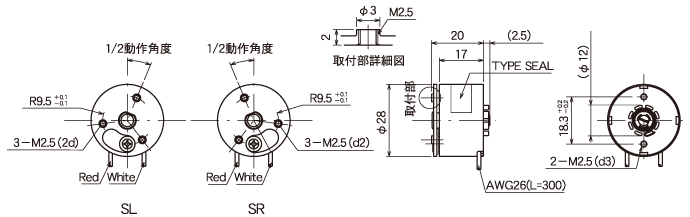

(1)回转方向
(2)动作角度
(3)电阻值
