旋转式电磁螺线管　RSR10/15-S
Rotary solenoid RSR10/15-S

超小型旋转式电磁螺线管，专为驱动空间有限的小型机械驱动设计。
最适合用于光学类设备的高速快门。


PDF下载

主要参数表

直流电阻13(Ω)
电磁感应
(φ=0°)		0.6(mH)
使用饱合温升值
ΔΘs(at20°C)		Δθs≈21.5XW(°C)
线圈的饱合温升0.5(Minutes)
耐热等级ClassE(120°C)
绝缘阻抗DC500V MEGA, Over100MΩ
绝缘强度AC500V, 50/60Hz, 1(Minutes)
惯性扭矩0.017(g·cm2)
重量8(g)

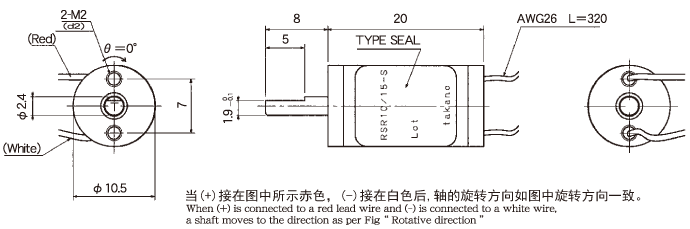

外形尺寸图

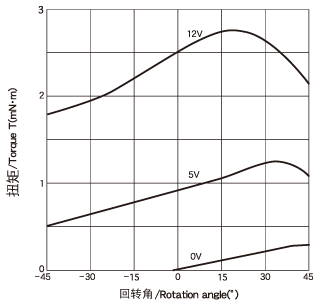

扭矩特性图

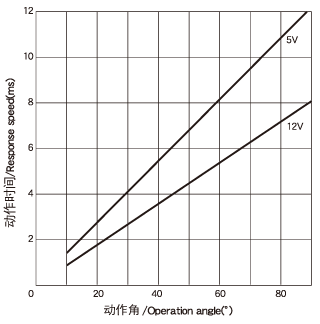

响应特性图(无负载，水平状态)
